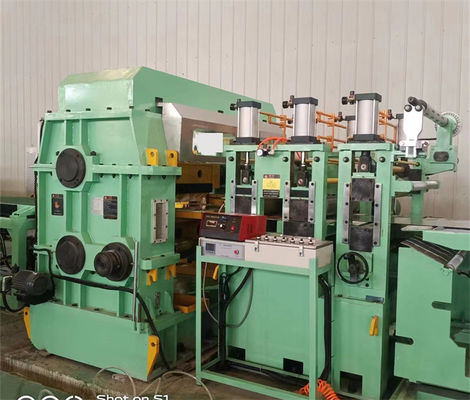

Corte giratório automático da tesoura da elevada precisão à linha 0.3-3 x 1250 do comprimento

Corte giratório automático da tesoura da elevada precisão à linha 0.3-3 x 1250 do comprimento
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Mosca (0.3-3) x 1250
Trading Properties
MOQ
1SET
Packing
40HC x 3
period for dispatch
120-150days
payment method
T/T

Product Details

Destacar:

Corte giratório da tesoura à linha 0.3mm do comprimento

,

corte automático à linha do comprimento

,

corte de aço à máquina 1250mm do comprimento

Name: Corte giratório automático da tesoura à linha do comprimento
Sheet Material: CR, GI, GL, PPGI
Sheet Thickness: 0,3-3mm
Sheet Width: 300-1250mm
Coil ID: 508mm, 610mm
Coil OD: 1800mm
Coil Weight: 20T
Cutting Speed: 40pcs 2m pelo minuto
Cutting Length: 200-3000mm
Cutting Style: Tesoura giratória da mosca
Leveler: 4Hi, 6hi
Total Power: 220kw
Land Area: 28m x 8m
Feeding Direction: O cliente decide
Product Brief
Corte giratório automático da tesoura da elevada precisão à linha do comprimento (0.3-3) x 1250 O corte giratório da tesoura à linha do comprimento é corte avançado à máquina do comprimento, elevada precisão de alta velocidade da tesoura do voo, esp. apropriada para o corte curto da chapa metálica ...
Product Description

Corte giratório automático da tesoura da elevada precisão à linha do comprimento (0.3-3) x 1250



O corte giratório da tesoura à linha do comprimento é corte avançado à máquina do comprimento, elevada precisão de alta velocidade da tesoura do voo, esp. apropriada para o corte curto da chapa metálica da folha fina:

  • O comprimento fino da bobina da folha é longo até milhares de medidores, se a linha velocidade é lenta, o tempo do corte de folhas será longo, a produção será linha velocidade pequena, tão mais alta é exigido.
  • O corte da mosca significa que a tira de aço vai para a frente como de costume velocidade ao cortar, cortando cada dentro de 0.5s, frequência de corte máxima pode ser até 150times/min. A produtividade pode ser 80m/min linear
  • O corte de folhas curto significa a frequência de corte alta mas a linha correr é não parada, esta é arranjo ideal.
  • O corte alto não único da mosca da produtividade, mas igualmente o leveler da elevada precisão, laminador do filme, empilhadores duplos é arranjo alto da produção.
  • A linha de corte da mosca para 0,3 -3.0mm x 1250mmW x 200 -1000mmL.

Comparação da bobina de 3mm e da bobina de 0.3mm:

  Especificação da bobina Comprimento de folha Linha velocidade do corte Cortando o tempo pela bobina
folha da bobina de 0.3mm identificação de 508mm, largura de 1250mm, 15T ~5000m 50m/min 100mins
folha da bobina de 3mm identificação de 508mm, largura de 1250mm, 15T ~500m 50m/min 10mins



Parâmetros:

Matéria prima e produto acabado entrados
Matérias primas Galvanizada quente/fria, laminado, cor revestiu bobinas
Propriedade mecânica Resistência à tração σb≤460Mpa, σ0.2≤280Mpa
Espessura 0.2-2.0mm, 0.3-3.0mm
Largura 300mm-1250mm (máximo)
O.D. ≤Φ1500,1800mm
Identificação. Φ508mm (amplie a Φ610mm com gaxetas)
Max Weight 15tons, 20 toneladas
Comprimento de folha 200 - 3000mm
Tolerância do comprimento L 0 = 1M±0.3 milímetro (velocidade uniforme)
M±0.4 milímetro de L 0 = 1 (aceleração/retardação)
Tolerância diagonal do comprimento L 1 = 1M±0.5mm
Altura de empilhamento 650mm máximos (apoio de madeira aproximadamente 150mm alto)
Max Stacking Weight 5 toneladas



  Parâmetros de voo de CTL
1 Velocidade linear 0-80 m/min
2 Rosqueando a velocidade 0-15 m/min
3 Fonte de alimentação 380V / 50Hz/3PH
4 Poder instalado Sobre 220KW
5 Maneira de corte transversal Duas facas voam o corte contrário
Cortando o corte da trilha do mecanismo
6 Maneira do controle Controle da C.A., do CNC e do PLC
7 Motor de movimentação a. Motor de Decoiling: C.A. 30KW B. que nivela o motor: C.A. 75KW

c. O voo corta o servo motor:

C.A. 90KW

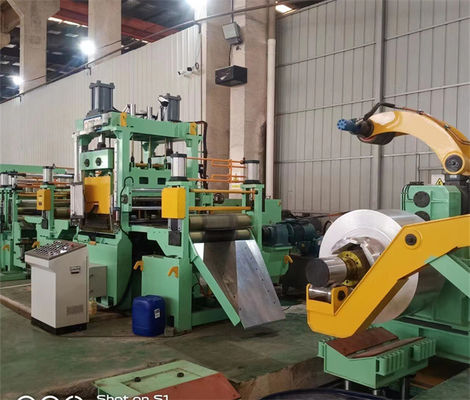

Composição:

  Artigo Qty
1 Estação de carregamento 1
2 Carro de carregamento 1
3 Decoiler 1
4 Máquina do nivelamento preciso (19 rolos) 1
5 Dispositivo de alimentação servo (inclua o dispositivo de estratificação) 1
6 Cortador de alta velocidade giratório da mosca 1
7 Transporte de correia de três fases 1
8 primeiras folhas automáticas que recolhem a máquina 1
9 ?a máquina de recolhimento automática 1
10 Sistema hidráulico 1
11 Sistema pneumático 1
12 Sistema de lubrificação 1
13 Sistema elétrico 1
