moinho de rolamento contínuo 720×1450mm da folha de alumínio de 1xxx 3xxx 8xxx

Moinho de rolamento de alumínio Φ720×1450mm da carcaça de Contiuous da folha

• Da tomada guardando de alumínio derretida da fornalha, o nível líquido de alumínio de controlo automático, para refinar o líquido mais adicional na caixa de desgaseificação, filtro, boca da caixa da parte dianteira, moldou rolos de rolamento do gerencio oposto e dentro de refrigerar na circulação, o líquido de alumínio cristaliza-se dentro de determinada deformação para transformar-se folha de alumínio da espessura de 6-8mm do líquido do alumínio derretido ou da liga de alumínio. Corte então a cabeça e a rebobinação da folha para ser bobina de alumínio.
• A linha axial do moinho de rolamento moldado é 15° inclinado à linha vertical, esta é boa para conquistar a segregação do metal e a tensão de superfície do filme de óxido do metal.
• O nível líquido estável entre a fornalha de fundição e o moinho do molde é muito importante. Um controlador do fluxo no porto da fornalha pode ajustar e manter o caudal constante. O líquido da liga de alumínio deve estar contínuo e limpo na mesma composição quimica, o dispositivo de desgaseificação para refinar os fluxos líquidos e então líquidos na caixa dianteira do moinho moldado após a filtração. O alimentador do fio do titânio envia o fio máximo de AlTiB de dois PCes para lavar o sistema na velocidade constante pré-ajustada para refinar grões cristalizadas.

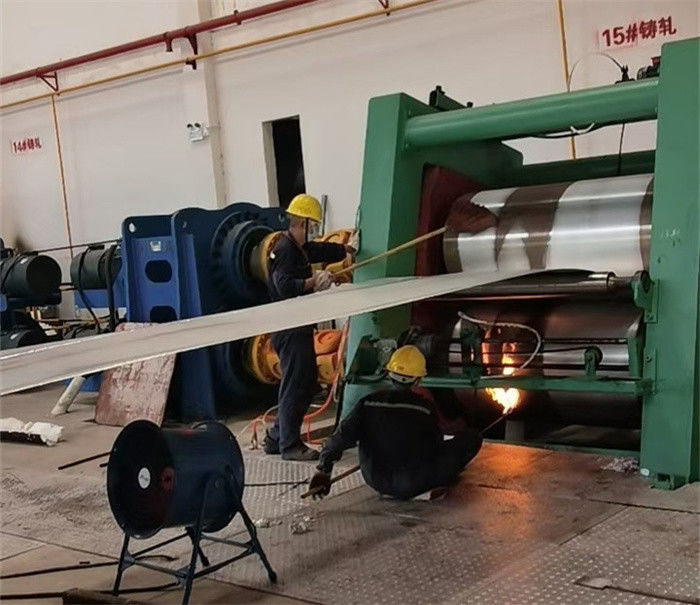

• O grau 15° inclinado de moinho moldado e controle de nível líquido preciso da caixa dianteira para assegurar à fonte dianteira da caixa o líquido de alumínio à boca de moldação sob a pressão muito precisa. Da boca de moldação a suficiência líquida de alumínio em rolos de carcaça de ser refrigerado para dentro, a propagação líquida transversalmente no sentido na superfície do rolo. Neste mês, as estadas líquidas na diferença do rolo levemente antes da linha do centro do rolo e para refrigerar rapidamente para baixo e solidificar dentro do curto período de tempo, a cristalização de moldação são terminadas e a laminagem a quente de então faz a folha. A energia calorífica no líquido é levada embora rapidamente pelos rolos.
• O calor é transferido através dos rolos de carcaça cuja a condutibilidade térmica da luva é muito boa. Além da carga de rolamento, as luvas do rolo carregam o impacto da carga térmica no ciclo da temperatura quente e da baixa temperatura fria. A estrutura da luva do rolo, o material e a temperatura da água refrigerando são fatores críticos do rolamento moldado.
• Cada boca de moldação pode precisamente ser ajustada em horizontal e o sentido vertical, assegura o rolamento do molde da boa qualidade.
• Cada rolo é conduzido pelo motor da C.C. e pelo redutor da engrenagem planetária, controlados pelo sistema de controlo do todo-dígito.
• O sistema pulverizando as chamas faz o sequestro do carbono para separar e lubrificar o líquido de alumínio da colagem aos rolos.
• Após a folha do molde que deixa rolos, através do rolo de guia, os roletes de alimentação da pitada, tesoura hidráulica, rolo do defletor, recoiler enrolam acima a folha de alumínio da pena conduzida pelo motor da C.C.
• O recoiler fornece a tensão de enrolamento. Quando um enrolamento de bobina é terminado, a tesoura da trilha cortou a folha de vinda com os roletes de alimentação da pitada guarda a tensão da folha, depois que o recoiler começa o enrolamento de bobina novo, os rolos de pitada abertos.
• A bobina que descarregam o carro e o empurrador hidráulico descarregam a bobina do recoiler.

Parâmetros

Configuração:

1. O moinho de rolamento moldado é inclinado, pode balançar aos rolos verticais e hidráulicos da mudança.
2. Movimentação: Os motores de C.A. conduzem independentemente o rolo superior e um mais baixo rolo, com função da compensação da velocidade
3. Diferença do rolo que pré-ajusta: o ajuste áspero está ajustando a espessura do coxim e a chave de catraca manual através das cunhas duplas para pré-ajustar a diferença do rolo, ajuste fino está ajustando a pressão do cilindro hidráulico pressionando acima.
4. Lubrificação de superfície do rolo: pulverizar as chamas para lá e para cá móvel.
5. Dar um coice: modos de controle de tensão constante ou de tensão do inclinação.
6. Pre forçando o controle: controle de laço fechado da pressão.
7. Rolos de pitada: controle exato da velocidade linear do mais baixo rolo a manter-se síncrono com velocidade da máquina de carcaça.
8. O sistema de controlo elétrico tem as funções da verificação da sobrecarga, sobre a velocidade, o rotor fechado, etc.
9. Sistema hidráulico: duas bombas hidráulicas, um sobressalente do trabalho um, a bomba de reposição funcionarão imediatamente quando a bomba do trabalho para dividir.
10. Plataforma de moldação da boca: a peça onde o líquido de alumínio de alta temperatura do contato é ferro fundido de oposição do calor. Manualmente muito bem ajustando. O projeto, a fatura e a instalação devem assegurar a segurança e a confiança do equipamento, não fará com que dano conduza a transmissão, o sinal, os cabos quando caixa dianteira e o líquido de alumínio de moldação do escape da boca.
11. A altura do nível líquido da caixa de fluxo da boca é verificada pelo interruptor de proximidade e o nível de líquido automaticamente controlado, dianteiro da caixa é controlado automaticamente. Precisão de controle ±1mm.
12. O ajuste do tela táctil está no painel de operador principal para ajustar e mostrar parâmetros e monitorar o estado de trabalho da máquina.
13. Os oleodutos hidráulicos são integrados por válvulas modulares e por blocos integrados.
