Moinho de laminação em tandem de cinco suportes
,Moinho de laminação em tandem hidráulico do AGC
,Linha 550 do moinho de laminação

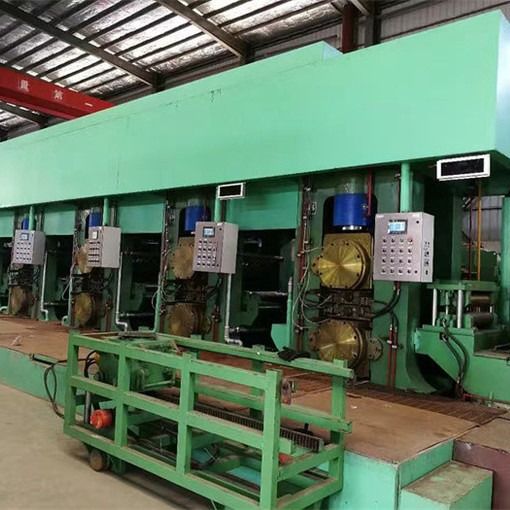

Linha em tandem do moinho de laminação de cinco suportes com dois Recoilers (550)
Composição
- Uncoiler hidráulico da expansão
- Tesoura hidráulica, tabela de solda
- Acumulador espiral horizontal
- entrada que processa a tabela (inclua o rolo de tensão)
- 4hi moinhos, 1#-2#-3#-4#-5#
- Rolos alternativos hidráulicos que mudam o dispositivo (5sets)
- dispositivo em mudança do rolo do trabalho (2sets)
- tabela do processamento de saída (tesoura hidráulica)
- bobina que descarrega o carro
- Sistema hidráulico da pressão normal
- Sistema hidráulico 1Set do AGC
- sistema de lubrificação 1Set do Óleo-gás
- óleo fino que lubrifica a estação 1Set
- Processe a lubrificação da estação (o cliente se prepara)
- Sistema de controlo elétrico
- sistema do calibre de espessura, 2sets
Fluxo:
Uncoiler→Shear, mill→exit de processamento accumulator→entry de solda da tabela da espiral table→Horizontal (inclua o rolo de tensão) →1# 4hi mill→2# mill→3# mill→4# mill→5# que processa o →recoiler→Coil da tabela (inclua a tesoura) que descarrega o carro
Parâmetros:
| Matéria prima |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| strength≤ elástico 610N/mm2 do strength≤ 360N/mm2 do rendimento |
| largura da espessura x de 2-4mm (300-450) milímetro |
| ID508mm OD1600 6.5T máximo |
| Produto acabado |
| 0,3 -0.8mm x 300 -450mm |
| ID508 X OD1600 x 6.5T |
| 550 moinho em tandem de 4Hi 5heads |
| rolo do trabalho de φ180-φ170×550mm |
| rolos alternativos de φ500 ~φ470× 530mm |
| colunas do moinho: 300mm x 380mm |
| Cilindro hidráulico do AGC: D400/300× 75mm |
| Motor principal: 600KW x 5sets |
| Eixo da movimentação: SWC225 |
| Força de rolamento máxima: 4500KN |
| Torque de rolamento máximo: 40KN.M |
| Velocidade de rolamento: 360m/min máximo |
Sistema hidráulico do AGC:
- válvula servo Eletro-hidráulica: a instituição 609, tanque de óleo de aço inoxidável e tubulações.
- Inclua a bomba, o tanque, o refrigerador, o filtro, o acumulador da energia, o calefator, os grupos da válvula, o sensor do deslocamento, o sensor da pressão, o software do AGC e o armário do computador, etc.
- Pressão de sistema: 31.5MPa
- Ajustável stepless do trabalho pressure≤18-21MPa
- Velocidade de compressão máxima
- anti óleo 46# hidráulico vestindo
- Limpeza do óleo no sistema: NAS7
- Temperatura do oi: 45±10℃
- Limpeza de filtração do óleo nos encanamentos: 10um
- Limpeza de filtração do óleo antes da válvula servo: 3um
- Limpeza de filtração do óleo do retorno: 10μm
- Consumo de água refrigerando: 11m3/h
- Pressão da água refrigerando na circulação: 0.4Mpa
- Calefator elétrico: 3×2kW
Sistema de controlo elétrico:
- Ponte de Siemens 6RA80 2 velocidade fraca do ímã de 4 quadrantes que ajusta o sistema, controle de programação da resposta do PLC de Siemens.
- O cabo ótico ou o cabo do profibus conectam os módulos para realizar uma comunicação, com a tensão que junta-se dentro.
- Tensão de bobinamento constante com o diâmetro de bobinamento que aumenta e para seguir a tensão.
- Uma placa principal, dois painéis de operador, painel do modilhão no moinho 1#, com atual, velocidade, exposição da tensão.
- O sistema de controlo inclui o controlador programável, o tela táctil, a bomba, o atuador, a inspeção do sinal, etc., para mostrar parâmetros da máquina, estado de corrida e análise de falhas, com pressão, os sensores de posição que juntam-se no laço de controle.
- A falha sai, iluminação do alarme e soando lembrar e mais tarde o sinal 5mins anormal aparece
