Linha de corte de chapas finas de alta precisão e alta velocidade para aço inoxidável de aço de silício

Linha de corte de chapas finas de alta precisão e alta velocidade para aço inoxidável de aço de silício
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
certificado
ISO, CE
PRODUCT MODEL
0.15-2.0 x 650
Trading Properties
MOQ
1 conjunto
unit price
150000USD - 280000USD
Packing
Máquina nua, peças na caixa
period for dispatch
120 -180 dias
payment method
L/C, T/T
Supply Capacity
3 conjuntos por mês

Product Details

Destacar:

linha de corte de chapas de aço inoxidável

,

Linha de corte de chapas de alta precisão

,

Linha de corte de chapas de alta velocidade

Product Name: Linha de corte de folhas finas de superprecisão e supervelocidade
Sheet Material: aço de silício, aço inoxidável, aço de carbono médio e elevado
Sheet Width: 200-650 mm, 500-1250 mm
Sheet Thickness: 0.15-2.0mm
Baby Strips: 6 mm a 50 mm
Number Of Slitting: 40 pcs no máximo
Slitting Speed: 200 m/min
Coil Weight: 8T, 10T, 15T
Recoil Diameter: 300 mm, 400 mm, 508 mm
Discharge Turnstile: Disponível
Scraps Winding: Tipo independente e vertical em linha
Product Brief
Linha de corte de chapas finas de alta precisão e alta velocidade para aço inoxidável de aço de silício Introdução A linha de corte é para cortar e enrolar o aço 304.304L,301,321Série 316, 316L e 200 bem como aço eléctrico, aço galvanizado, cobre, alumínio Faça uso de acionamentos AC VVF, controle ...
Product Description

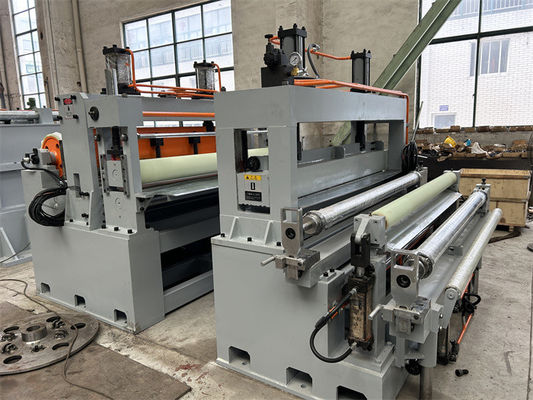

Linha de corte de chapas finas de alta precisão e alta velocidade para aço inoxidável de aço de silício



Introdução



A linha de corte é para cortar e enrolar o aço 304.304L,301,321Série 316, 316L e 200 bem como aço eléctrico, aço galvanizado, cobre, alumínio

Faça uso de acionamentos AC VVF, controle PLC para manter toda a linha em sincronização.



  • φ408, Ф508mm mandril redondo
  • Forja de 40Cr no eixo principal, através de temperação, moagem fina e moagem
  • Engrenagens 42CrMo Forjamento, temperação, endurecimento de dentes de alta frequência, moagem de dentes
  • As placas de segmento de camber são de aço ligado de carbono médio, temperado, usinado fino, resfriamento de superfície, revestimento de cromo duro
  • Deslizadores internos de cunha QT600-3, normalizando QT600-3,
  • Bloco de prensagem da pinça: forja 42CrMo, usinagem fina, amortecimento
  • Revestimento da superfície dos eixos de separação por prensagem de cromo duro
  • A caixa de engrenagens é de boa qualidade, com soldagem de aço, tratamento de recozimento, moagem fina, poragem fina.



Composição:



  • Sade de preparação de bobinas
  • Rebocador de papel
  • carro de carregamento de bobinas
  • de peso não superior a 20 g/m2, mas não superior a 20 g/m2,
  • primeiro looping
  • Guia lateral

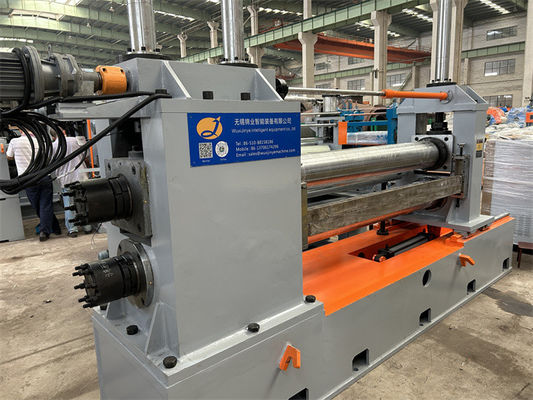

  • Máquina de cortar discos
  • Tabela de orientação
  • Enrolador de sucata independente
  • Tabela de transmissão
  • segundo looping
  • Estação de tensão com separador de tiras e cisalhamento
  • Recoiler com separador de pressão
  • Carrinho de descarga de bobinas
  • Desdobradores de papel
  • sistema hidráulico
  • Sistema pneumático
  • sistema de lubrificação
  • Sistema de controlo eléctrico

- Não.



Parâmetros:



Material de entrada Fitas acabadas Especificação da máquina

Material de bobinas de aço de entrada:

L aço inoxidável 304.304L,301,321, 316, 316L e série 200, aço eléctrico, aço galvanizado, cobre, alumínio

L Qualidade da empresa de material com norma nacional e norma JIS

l Resistência à tração:σb≤780MPa;

L Força de potência:σs≤520MPa

L Espessura da folha:00,08 ∼1,0 mm

L Largura da folha: 15 ‰ 650 mm

L Diâmetro interno da bobina: φ408 mm (aumentar para φ508 mm)

Diâmetro exterior da bobina: φ2000 mm ((Max)

L Peso máximo da bobina: 6 T



  • Diâmetro interno da bobina:φ408-508mm
  • Diâmetro exterior da bobina: Φ2000 mm
  • Peso da bobina: 6 T (máximo)
  • Espessura mínima da fita finalizada:4 mm
  • Tolerância de largura de fenda: ≤ 0.03
  • Max Burrs: ≤ 0.03
  • Desvio da camada de enrolamento: ≤ 1.5
  • Superfície: plana, sem defeitos como flanges, concavidade, etc.
  • Número de cortes:
  • Não mais de 20 tiras
  • Diâmetro interno da bobina 408 mm, espessura 0,08-0,2 mm largura 4 mm tiras de bebê, retorno do diâmetro externo não superior a 800 mm

Velocidade da linha: 0-200 m/min

Potência total: 180 kW

Descolagem: 30 kW

Slitter: 55KW

Revestidor de sucata: AC7.5KW

Recoiler:75KW

Estação hidráulica:7.5KW

Hidráulica para tensão:2.2 kW

L Tipo de corte: corte ativo

L Tipo de retrocesso: retrocesso do fundo

l Modo de controlo: PLC, ecrã táctil, comando VVF

Sistema hidráulico:

1 Pressão do sistema 14Mpa, pressão de trabalho 8-10Mpa

L Pressão de ar comprimido:0.5 ∙ 0,7 MPa.

Área de ocupação: largura 6 m, comprimento 20 m



Linha de corte de chapas finas de alta precisão e alta velocidade para aço inoxidável de aço de silícioLinha de corte de chapas finas de alta precisão e alta velocidade para aço inoxidável de aço de silícioLinha de corte de chapas finas de alta precisão e alta velocidade para aço inoxidável de aço de silício
