Dual Stackers Flying Shear Cut To Length Line 80m/min SUS CR GI GP Galvalume

Dual Stackers Flying Shear Cut To Length Line 80m/min SUS CR GI GP Galvalume
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
certificado
ISO9001
PRODUCT MODEL
Mosca (0,3-3) x 1600 SS
Trading Properties
MOQ
1 conjunto
Packing
40HC x 6
period for dispatch
150-180 dias
payment method
T/T, L/C
Supply Capacity
10 unidades por ano

Product Details

Destacar:

Corte de voo da tesoura à linha do comprimento

,

Empilhadeiras duplas cortadas em linha de comprimento

,

SUS Flying Cut to Length Line (Corte de voo para a linha de comprimento)

Name: Empilhadeiras duplas de corte de corte de corte de linha de comprimento
Sheet Material: Valor galvânico do SUS CR GI GP
Sheet Thickness: 0.3-3.0 mm
Sheet Width: 300-1600mm
Coil ID: 508mm, 610mm
Coil OD: 2000 mm
Coil Weight: 20T
Cutting Speed: 180 pcs/min
Cutting Length: 200-3000 -6000 mm
Cutting Style: Cisação rotativa AC 160KW
Leveler: 6 Hi 132KW
Total Power: 450KW
Land Area: 35m x 10m
Stacking: Máquinas para a montagem de materiais
Monitor Screens: 6
Product Brief
Dual Stackers Flying Shear Cut To Length Line 80m/min SUS CR GI GP Galvalume As bobinas de aço galvalume SUS CR GI GP podem ser processadas por linha de corte de corte de comprimento A chapa de aço inoxidável tem uma resistência muito superior e uma aparência melhor do que a chapa de aço carbono ...
Product Description

Dual Stackers Flying Shear Cut To Length Line 80m/min SUS CR GI GP Galvalume



As bobinas de aço galvalume SUS CR GI GP podem ser processadas por linha de corte de corte de comprimento

A chapa de aço inoxidável tem uma resistência muito superior e uma aparência melhor do que a chapa de aço carbono comum,e requer maior precisão mais forte corte para a linha de comprimento que toma bom cuidado de proteção de superfície de chapa de aço inoxidável.



Parâmetros:

- Não, não. Ponto Parâmetros
1 Velocidade da linha 0 a 80 m/min
Velocidade de corte Duração da folha ((mm) tempos de corte ((pcs/min)
  500 mm 150 peças
  800 mm 100 peças
  1500 mm 53 peças
  2000 mm 40 peças
  3000 mm 27 peças
  4000mm 20pcs
  6000 mm 14 peças
2 Potência total ~ 480 kW
3 Quantidade de operadores Técnico 1 pessoa, trabalhadores 2-3 pessoas
4 Superfície L40m × W10m



Personagens:

1- Descolar.

Descolagem ativa com tensão traseira, conveniente para controle de tensão e retorno da bobina, baixo ruído.

O sensor ultrasônico verifica o diâmetro de desenrolar (pode verificar livremente se há uma manga de borracha disponível no interior), a tensão pode ser ajustada livremente e desacelerada ao atingir a cauda da bobina no modo automático.O laser mede a distância, o operador define a largura da bobina de aço na tela sensível ao toque e carrega a bobina de aço no mandril, pressione o botão para centralizar a bobina na linha central.A pressão de expansão do mandrão é compensada no tempo para evitar desvio da bobina de aço se a libertação de pressão.

2O descascador de papel é controlado pelo botão próximo, pelo painel de descolagem e pelo painel principal, com sensor fotoelétrico para verificar o alarme de quebra de papel.

3. Bom arranjo de protecção da superfície da chapa do produto no projecto e fabrico da máquina.

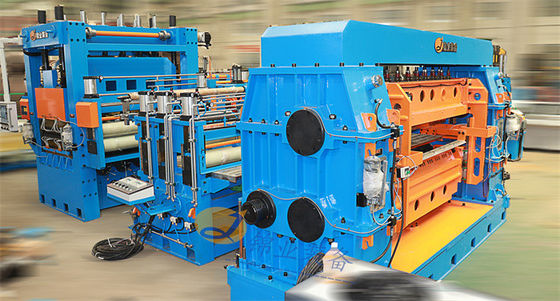

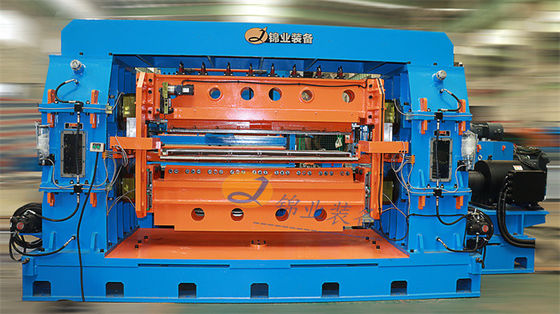

4. 6 Máquina de nivelamento elevado (rolos de trabalho, rolos do meio e grupos de rolos de apoio, asseguram a rigidez e uniformidade dos rolos de trabalho de nivelamento, o diâmetro do rolo pode ser menor e melhor nivelamento.

5A inclinação dos rolos de nivelamento que suportam os bancos pode ser ajustada com o grau de flexão dos rolos de nivelamento.O contacto entre os bancos de rolos de reserva e as vigas superiores e inferiores é de superfície esférica, quando os rolamentos de reserva estão a ser ajustados, a posição pode ser livremente corrigida para assegurar o contacto de linha entre os rolamentos de reserva e os rolamentos do meio, bom para proteger os rolamentos de trabalho.Os rolos de nivelamento giram mais lentamente enquanto a NC alimenta para proteger a superfície da chapa.

6. Alimentação de comprimento da folha: o duplo posicionamento controlado por um controlador de circuito totalmente fechado pode evitar o efeito de nivelamento ao tamanho da folha, tornando o corte ao comprimento com alta precisão.

O servo-alimentador é dois pares de rolos de pinça que alimentam com precisão sem escorregar.

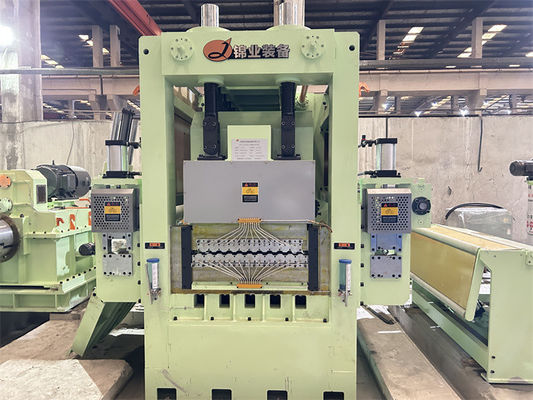

7. Tesoura rotativa cortar continuamente muitos comprimentos de quantidades definidas sem parar a máquina. Servo motor controla ação de corte, baixo ruído e menos tubulação.Servo ajustando o espaço entre as lâminas com função de memória pode realizar o ajuste rápido do espaço entre as lâminas

9. Toda a parte estrutural soldada da máquina irá para temperar para liberar a tensão de soldagem completamente, desta forma, a precisão de fabricação da máquina será estável por um longo tempo.Todas as grandes peças são usinadas por uma enorme máquina-ferramenta ou centro CNC para garantir a precisão de usinagemTodas as peças de outsourcing utilizam marcas nacionais ou nacionais de renome cuja qualidade e desempenho são bons.

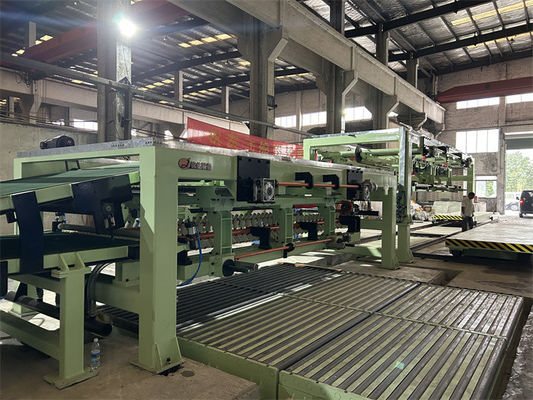

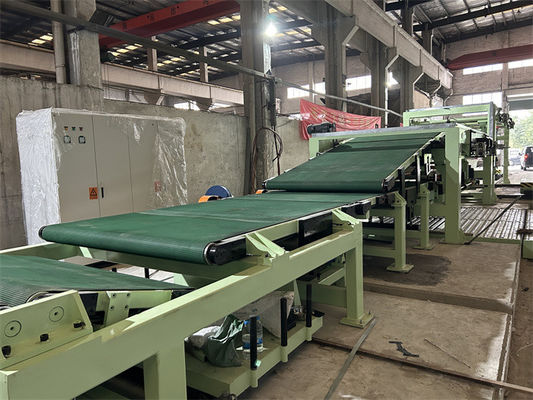

10. Empilhamento: após o corte, o transportador de correia entrega a folha cortada ao primeiro empilhador, a mesa de tesoura desce automaticamente com a altura das folhas empilhadas aumentando na mesa,Quando o número de folhas atingir a quantidade fixadaPressione o botão para deixar a primeira mesa de tesoura baixar para baixo, em seguida, a mesa de rolamento de saída entregar as folhas para o lado de operação.Por aqui., o corte de uma bobina de aço é contínuo e eficiente.


 Dual Stackers Flying Shear Cut To Length Line 80m/min SUS CR GI GP Galvalume

Dual Stackers Flying Shear Cut To Length Line 80m/min SUS CR GI GP Galvalume

Dual Stackers Flying Shear Cut To Length Line 80m/min SUS CR GI GP Galvalume
