Linha de moagem de nivelamento de tensão de rolagem de passagem cutânea 4Hi 0,2-1,5 X 1300
Product Details
Linha de nivelamento da tensão de rolamento da passagem cutânea
,Linha de nivelamento da tensão de rolamento 4Hi
Linha de moinho de nivelamento de tensão de rolamento de passagem de pele 4Hi Passagem de pele 0,2-1,5 x 1300
Introdução

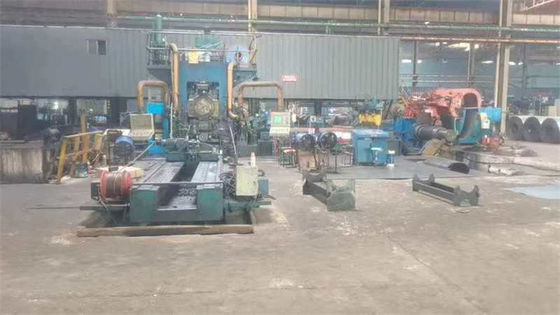

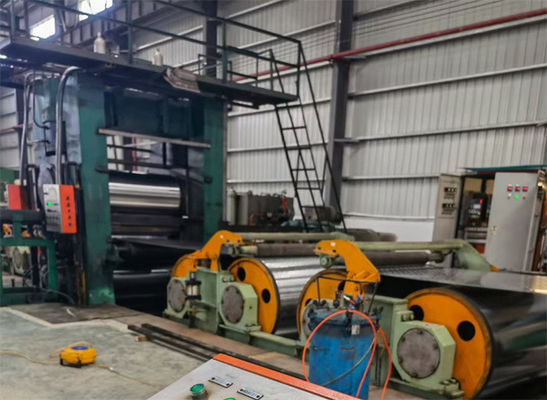

- Moinho de laminagem por passagem de pele:As tiras de aço laminadas a frio e aquecidas são achatadas por laminação para obter uma forma de chapa de alta qualidade e melhorar as suas propriedades mecânicas.Moinho de laminação 4Hi, a redução da espessura da chapa é um pouco com menos pressão de laminação.

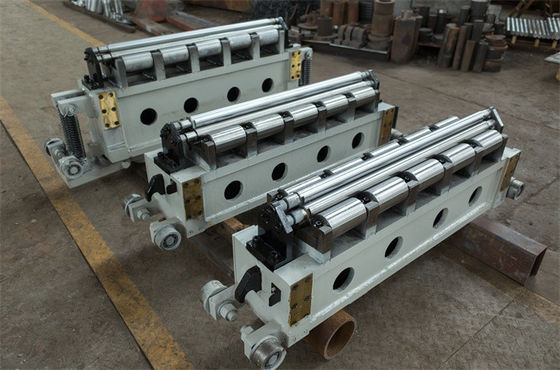

- A máquina de endireitamento de múltiplos rolos: para satisfazer os requisitos de processamento subsequentes, são utilizados vários métodos de endireitamento na fábrica.A máquina de endireitação de múltiplos rolos é amplamente utilizadaApós passar por esta máquina de endireitar, a placa fina não se estende, mas apenas transforma as ondas grandes em ondas pequenas, tornando a superfície da placa quase plana.Para placas com espessura inferior a 0.8mm, o endireitador multi-rolo não é tão eficaz.

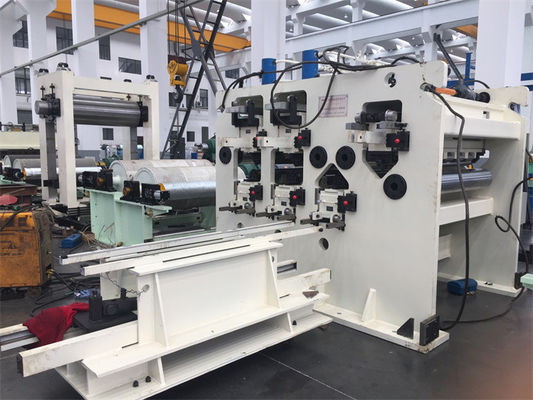

- O nivelador de tensão (uma máquina de alinhamento de flexão de alongamento) pode formar simultaneamente deformações longitudinais e transversais de placas finas,Melhorando assim plenamente a planície e as propriedades dos materiais das chapas finasA tensão é muito reduzida devido à tensão de flexão gerada pela flexão.Apenas 1/3 a 1/5 da tensão necessária para o endireitamento por alongamento puro é necessária para alcançar o mesmo efeito de endireitamentoAlém disso, o efeito de endireitamento é o melhor.
Processo de trabalho:
Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading
Parâmetros:
- Material: aço carbono simples
- Resistência à tração σ S ≤ 350 MPa, resistência à tração σ b ≤ 450 MPa
- Especificação do material:0.2·1.6×1300 mm
- Extensão:0.4 2.0% (tipo seco) 1.0 5.0% (tipo úmido)
- A tolerância das folhas de bobina aneladas laminadas a frio em bruto atende à norma nacional
- Especificação do material da chapa de bobina:
- Diâmetro externo máximo da bobina: 2100 mm,diâmetro interno: Φ508 ((Φ610) mm
- Peso máximo da bobina:27t
- Produto acabado:
- Diâmetro interno da bobina:Φ508mm,peso máximo da bobina:15t
- Força de rolamento máxima:6000 KN
- Tensão de passagem cutânea: 120 KN
- Velocidade de passagem pela pele:≤ 200 m/min
- Velocidade de desenrolar/reenrolar:≤ 200 m/min
- Tensão de descolagem/recolagem: 30/40 KN
- Distância de expansão do mandril do recoiler:Φ508 Φ485 mm ((Φ610 Φ590 mm)
- Altura da linha de passagem do moinho:1000 mm
- Direcção de alimentação:Decisão do cliente
- Potência total instalada: 1240 kW CC, 75 kW AC
- Área do moinho:21×11×5 m (( comprimento, largura e altura)
- Apenas o moinho de passagem de pele é alto, outras unidades abaixo de 2,5 m de altura
Composição:
| Ponto | Especificações. | Quantidade | |
| Secção de desenrolar | |||
| 1 | Preparação da sela | 1 conjunto | |
| 2 |
Carrinho de carregamento de bobinas |
1 conjunto | |
| 3 |
Descolador flutuante |
Φ508×1450 mm | 1 conjunto |
| 4 |
Base de accionamento |
1pc | |
| 5 |
Base flutuante |
1pc | |
| 6 |
Braço de apoio |
1 conjunto | |
| Secção de entrada | |||
| 1 |
Rolo de pinça de entrada |
1 conjunto | |
| 2 |
Placas de empalhe |
1 conjunto | |
| 3 |
Tesoura de entrada |
1 conjunto | |
| 4 |
Rolhas de deflexão |
2 conjuntos | |
| Tensão de entrada S rolos | |||
| 1 |
Rolos de tensão S |
Rolo de tensão Φ900×1450 |
2pcs |
| 2 | Base de rolamento de tensão | 1pc | |
| 3 |
Base de accionamento |
1pc | |
| 4 |
S rolos de prensagem |
1 conjunto | |
| Moinho de passagem de pele | |||
| 1 |
Estacionamento de rolagem |
Coluna de suporte 350 × 450 mm |
1 conjunto |
| 2 |
Rolos de trabalho |
Φ370×1450 mm | 1 conjunto |
| 3 |
Rolos de suporte |
Φ720×1420 mm | 1 conjunto |
| 4 |
Outros cilindros hidráulicos para flexão de rolos de trabalho, balanço de rolos de apoio |
1 conjunto | |
| 5 |
Dispositivos antes do moinho |
Incluem rolos estabilizadores, rolos anti-rugas, etc. |
1 conjunto |
| 6 |
Dispositivos após moagem |
Incluem rolos estabilizadores, rolos anti-rugas, etc. |
1 conjunto |
| 7 |
Dispositivo de mudança de rolos hidráulicos |
Para Troca de rolos de trabalho, troca de rolos de suporte |
1 conjunto |
| Tensão de saída S rolos | |||
| 1 |
Rolos de tensão S |
rolos de tensão Φ900×1450 | 2 conjuntos |
| 2 | Base de rolamento de tensão | 1pc | |
| 3 |
Base de accionamento |
1pc | |
| 4 |
S rolos de prensagem |
1 conjunto | |
| Secção de saída | |||
| 1 |
Rolo de suporte de deflexão |
1 conjunto | |
| 2 |
Rolante de pinça de saída |
1 conjunto | |
| 3 |
Tesoura de saída |
1 conjunto | |
| 4 |
Placas de empalhe |
1 conjunto | |
| 5 |
Rolante de defletor de saída |
1 conjunto | |
| Recoiler | |||
| 1 | Recoiler | Φ508×1450 mm | 1 conjunto |
| 2 | Base de accionamento | 1pc | |
| 3 | Braço de apoio | 1 conjunto | |
| 4 | Carrinho de descarga de bobinas | 1 conjunto | |
| 5 | Sade de bobina | 1 conjunto | |
| Motores, redutores, juntas universais | |||
| 1 |
Motor de descolagem |
Z4-280-21 110 kW | 1 conjunto |
| 2 |
Motor de recirculação |
Z4-280-21 110 kW | 1 conjunto |
| 3 |
4# Motor de rolagem S |
Z4-250-11 110 kW | 2 conjuntos |
| 4 |
3# Motor de rolagem S |
Z4-280-21 200 kW | 2 conjuntos |
| 5 |
Motor de moagem de passagem de pele |
Z4-355-32 400 kW | 1 conjunto |
| 6 |
4# Redutor de rolos S |
NGW102-20 | 1 conjunto |
| 7 |
3# Redutor de rolos S |
NGW122-20 | 1 conjunto |
| 8 |
Redutor de moinho principal |
ZLY355-8 | 1 conjunto |
| 9 |
Fusões universais |
Tipo SWC | 1pc |
| 10 |
Trilhas lineares |
GGB85AB | 4 conjuntos |
| Materiais auxiliares | |||
| 1 |
Tornos de ancoragem ao solo |
Com máquina |
1 conjunto |
| 2 |
Acessórios para almofadas |
Com máquina |
1 conjunto |
| 1 |
Sistema AGC de alta pressão |
Incluir cilindro AGC de alta pressão, Estação hidráulica de alta pressão e controlo eléctrico |
|
| 2 |
Sistema hidráulico de pressão normal |
||
| 3 |
CPC centralização automática |
Sistema automático de CPC |
|
| 4 |
Sistema de passagem pela pele molhada |
||
| 5 |
Sistema de controlo elétrico |
Dispositivos de transmissão a corrente contínua Siemens 6RA80 |
|
| 6 | Soldadores | 1 conjunto | |
| 7 | Óleo eletrostático | 1 conjunto | |
| 8 |
Cercas de segurança e alarmes |
1 conjunto | |
| 9 |
Tubos hidráulicos, cabos elétricos |
1 conjunto | |
| 10 |
Materiais de instalação |
O cliente prepara as condutas hidráulicas, os cabos elétricos, o fornecedor fornece a lista detalhada |
|
