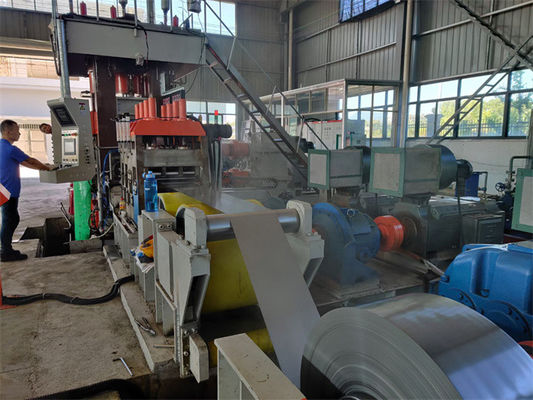

Linha de moagem de rolamento 2Hi 4Hi para bobina de aço bobina de aço inoxidável

Linha de moagem de laminados 2Hi 4Hi para bobina de aço bobina de aço inoxidável

Introdução

• O nivelador de tensão (uma máquina de alinhamento de flexão de alongamento) pode formar simultaneamente deformações longitudinais e transversais de placas finas,Melhorando assim plenamente a planície e as propriedades dos materiais das chapas finasA tensão é muito reduzida devido à tensão de flexão gerada pela flexão.Apenas 1/3 a 1/5 da tensão necessária para o endireitamento por alongamento puro é necessária para alcançar o mesmo efeito de endireitamentoAlém disso, o efeito de endireitamento é o melhor.
• Moinho de laminagem por passagem de pele:As tiras de aço laminadas a frio e aquecidas são achatadas por laminação para obter uma forma de chapa de alta qualidade e melhorar as suas propriedades mecânicas.Moinho de laminação 4Hi, a redução da espessura da chapa é um pouco com menos pressão de laminação.

Vantagens do nivelador de tensão:

1. A boa forma plana da folha pode ser obtida por dobra de alongamento e endireitação de vários rolos, as bordas de onda, as formas de onda e as ligeiras curvas de camber na superfície da folha podem ser completamente eliminadas,Melhorando consideravelmente a planície da placa fina.
2. O limite de rendimento de chapas de aço de baixo carbono profundamente desenhadas muitas vezes mostra anisotropia em direções longitudinais e transversais.durante o processamento de chapas finas por desenho profundo, espessura desigual de cada parte devido a diferentes extensões pode causar defeitos de saia como renda na parte perfurada, resultando em aumento da taxa de desperdício.Esta situação irá melhorar muito.

Processo de trabalho:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

Parâmetros:

• Material: aço carbono simples
• Resistência à tração σ S ≤ 350 MPa, resistência à tração σ b ≤ 450 MPa
• Especificação do material:0.2·2.0 × 1000 mm
• Extensão:0.4 2.0% (tipo seco) 1.0 5.0% (tipo úmido)
• A tolerância das folhas de bobina aneladas laminadas a frio em bruto atende à norma nacional
• Especificação do material da chapa de bobina:
• Diâmetro externo máximo da bobina: 2100 mm,diâmetro interno: Φ508 ((Φ610) mm
• Peso máximo da bobina:20t

Produto acabado:

• Diâmetro interno da bobina:Φ508mm,peso máximo da bobina:15t
• Força de rolamento máxima:6000 KN
• Tensão de passagem cutânea: 120 KN
• Velocidade de passagem da pele:≤ 500 m/min
• Velocidade de desenrolar/reenrolar:≤ 500 m/min
• Tensão de descolagem/recolagem: 30/40 KN
• Distância de expansão do mandril do recoiler:Φ508 Φ485 mm ((Φ610 Φ590 mm)
• Altura da linha de passagem do moinho:1000 mm
• Direcção de alimentação:Decisão do cliente
• Potência total instalada: 1240 kW CC, 75 kW AC
• Área do moinho:21×10×5 m (( comprimento, largura e altura)
• Apenas o moinho de passagem de pele é alto, outras unidades abaixo de 2,5 m de altura

Composição:
