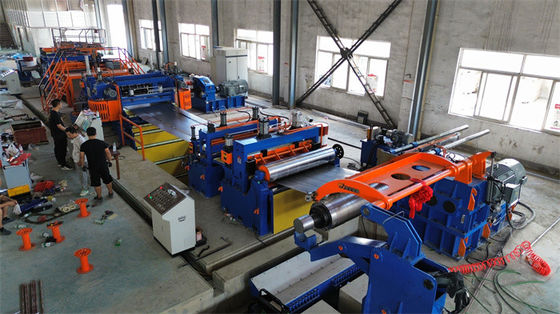

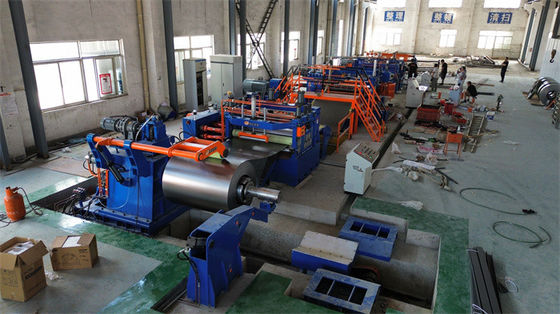

150mpm Máquina de corte longitudinal automática de folha de metal de bobina 0,3-3 X 1600

150mpm Máquina de corte longitudinal automática de folha de metal de bobina 0,3-3 X 1600

A máquina de corte de chapas de aço inoxidável de alta precisão tem uma estrutura forte e uma fabricação muito precisa, a linha de corte funciona muito bem.

Acero de carbono adequado resistência à tração ≤ 270Mpa resistência à tração ≤ 465Mpa até à boa resistência ao aço estrutural até 350Mpa, resistência à tração 600Mpa.

.

A linha pode cortar diferentes estados de bobinas de aço: laminadas a quente, laminadas a frio, galvanizadas, pré-pintadas em diferentes tipos de aço.

Composição e características

1. Decoiler muito forte e rolos de abertura de bobina de imprensa e placa de escavação de pelagem, para manter a bobina de aço de forma estável no momento da tiração da fita de aço, e enviar a cabeça da fita para o equipamento de alimentação de pinça.

2.Slitter: suportes, eixos, facas são grandes e fortes.

3Todos os rolos da transmissão são revestidos com borracha PU.

4O circuito do acumulador é mais longo e profundo o suficiente para garantir a acumulação da tira de aço.

5.Unidade de fixação de tensão própria de lã de tipo chapa para fornecer tensão estável ajustável para recuo.

6.O recolor tem um separador de braço superior de tipo portal, de cima para baixo, com tiras de separação.

7.Velocidade de corte até 150m/min.

8As facas de corte serão do material SKD11, H13K, etc.

9Sistema hidráulico, como cilindros hidráulicos, válvulas, robusto e durável.

Precisão de corte:

• Tolerância de largura de fenda: ¥0,10 mm; largura de fenda < 300 mm, espessura < 1,2 mm, tolerância de largura de fenda ¥0,05 mm;
• Camber de fenda: ¥0,5 mm/M para faixa de mais de 300 mm de largura, ¥1,0 mm/M para faixa de < 300 mm. As faixas de borda dentro de 100 mm da borda da bobina-mãe não estão na restrição.
• Barras: ¥0,05 mm, ou seja, não mais de 5% de tiras com mais de 1 mm de espessura cortadas a velocidade estável em condições de facas afiadas e de espaços adequados.
• Recoil escalonamento ± 0.5mm (a velocidade estável, mudança de velocidade não tão rápido
• Turriforme de retrocesso: ± 2,0 mm (no diâmetro máximo da bobina)

Processo de layout:

Carrinho de carregamento de bobinas, Descarregador de mandíbula única com rolamento de imprensa, pelador de cabeça de bobina, alimentador de pinça e pre-nivelador de 5 rolos, cisalhamento, loop de poço 1, guia lateral, cortador, enrolador de sucata,Loop de poço 2, Tensificador e pré-separador, rolos de corte e defletor, reculador com separador de braço superior, carro de descarga de bobina, (viradeira)
