Metal de alta velocidade automático que corta a linha máquina de corte de aço inoxidável 0.3-3 x 1600 da bobina

Máquina de corte de bobinas de aço inoxidável de alta precisão (0,3 -3 x 1600)

A máquina de corte de chapas de aço inoxidável de alta precisão tem uma estrutura muito forte e requer uma fabricação muito precisa.

O aço inoxidável, tais como as séries SUS200, SUS300, SUS400, em comparação com o aço carbono normalSTS tem mais resistência Resistência ao rendimento ≤550Mpa Resistência à tração≤780Mpa.

.

A chapa de aço inoxidável é de alta qualidade, requer corte de alta precisão de alta qualidade.Os rolos da transmissão serão revestidos de borracha.

Composição e características

1. Decoiler muito forte e rolos de abertura de bobina de imprensa e placa de escavação de pelagem, para manter a bobina de aço de forma estável no momento da tiração da fita de aço, e enviar a cabeça da fita para o equipamento de alimentação de pinça.

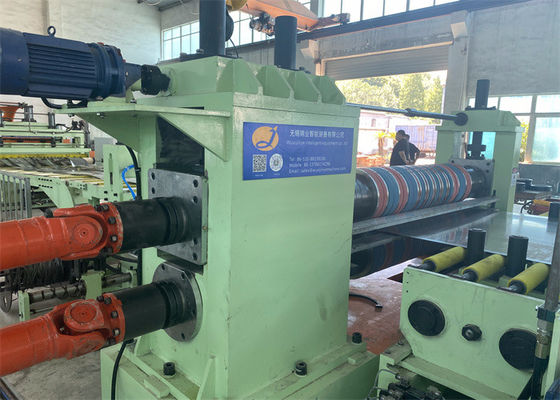

2.Slitter: os suportes, eixos e facas são maiores e mais resistentes do que o slitter normal.

3.Todos os rolos da transmissão são revestidos de borracha PU para evitar que a superfície da folha STS seja arranhada.

4O circuito do acumulador é mais longo e profundo o suficiente para garantir a acumulação da tira de aço.

5A unidade de tensão tem tanto feltro de rolos como de lã para fornecer tensão estável ajustável para recuo.

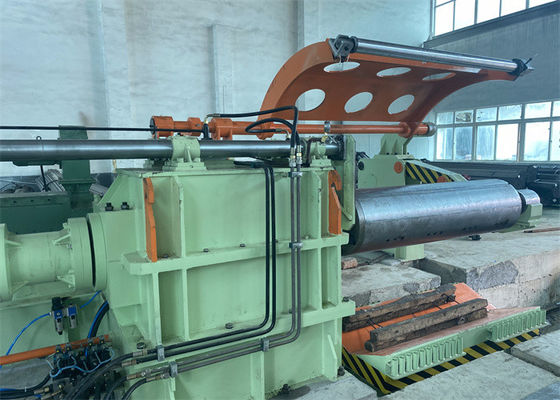

6.O recolor tem um separador de braço superior de tipo portal, de cima para baixo, com tiras de separação.

7A velocidade de corte é normalmente limitada a 80 m/min.

8As facas de corte serão de material especial SKD11, H13K, SLD, etc.

9Os sistemas hidráulicos, tais como cilindros hidráulicos, válvulas, devem ser robustos e mais duráveis.

Precisão de corte:

• Tolerância de largura de fenda: ∼0,10 mm; largura de fenda < 300 mm, espessura < 1,2 mm, tolerância de largura de fenda ∼0,05 mm;
• Camber de fenda: ¥0,5 mm/M para faixa de mais de 300 mm, ¥1,0 mm/M para faixa de < 300 mm. As faixas de borda a 100 mm da borda da bobina-mãe não estão na restrição.
• Barras: ¥0,05 mm, ou seja, não mais de 5% de tiras de mais de 1 mm de espessura cortadas a velocidade estável em condições de facas afiadas e de espaços adequados.
• Recoil escalonamento ± 0.5mm (a velocidade estável, mudança de velocidade não tão rápido
• Turriforme de retrocesso: ± 2,0 mm (no diâmetro máximo da bobina)

Processo de layout:

Carrinho de carregamento de bobinas, Descarregador de mandíbula única com rolamento de imprensa, pelador de cabeça de bobina, alimentador de pinça e pre-nivelador de 5 rolos, cisalhamento, loop de poço 1, guia lateral, cortador, enrolador de sucata,Loop de poço 2, Tensificador e pré-separador, rolos de corte e defletor, reculador com separador de braço superior, carro de descarga de bobina, (viradeira)

Parâmetros:
