Máquina de corte de linha de aço pesado para folha de bobina de alta resistência
As bobinas de aço de alto carbono são aço de alta resistência à tração, muito duro e de elevada elasticidade, utilizado para a fabricação de ferramentas, facas, molas, etc. Grau de aço: grau de aço: ASTM1050,1075,1080, 1085, 1090, 1095, C67S faixa de resistência à tração em torno de 750Mpa-1000Mpa
As chapas de aço de alta resistência à tração em bobinas são de aço de alta qualidade, exigindo corte de alta qualidade.
Fabricamos e fornecemos máquinas de corte de bobinas de aço de alta resistência a clientes domésticos em Xangai e Suzhou e clientes estrangeiros nos EUA.
Conhecemos bem as exigências dos clientes de linhas de corte de bobinas laminadas a quente e que configuração de máquinas se adequam ao mercado.Fornecemos centenas de conjuntos de máquinas de corte de RH para clientes em todo o mundo.- Bem-vindo às suas perguntas.
Composição e características

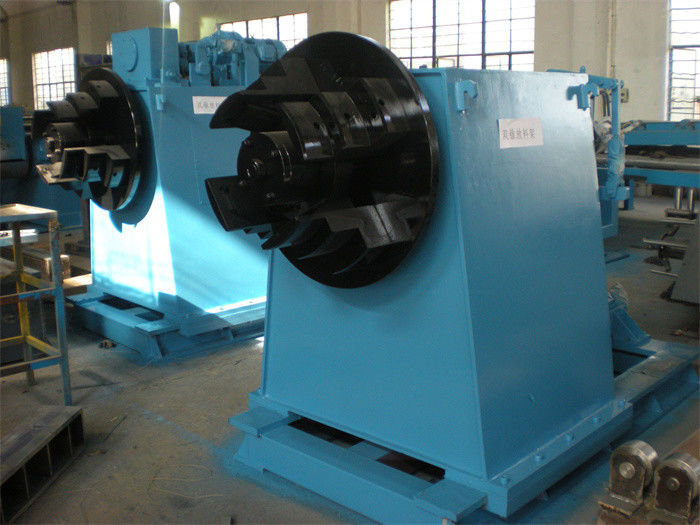

1.Melhor resistência ao descolamento e à abertura da bobina, para manter a bobina de aço firme durante a extracção da tira de aço e para enviar a cabeça da tira para o equipamento de alimentação.

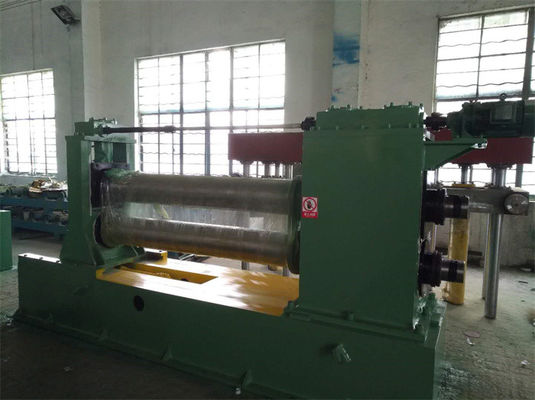

2.Slitter: os suportes, eixos e facas são maiores e mais resistentes do que o slitter normal.
3O enrolador de sucata de borda adota a tensão do tipo de binário, mais forte e eficiente.
4O circuito do acumulador é mais longo e profundo o suficiente para garantir a acumulação da tira de aço.

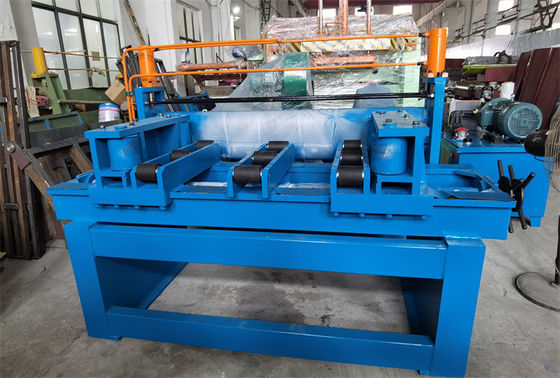

5A unidade de tensão tem tanto feltro de rolos como de lã para fornecer tensão estável ajustável para recuo.
6.O recolor tem um separador de braço superior de tipo portal, de cima para baixo, com tiras de separação.
7A velocidade de corte é normalmente limitada a 80 m/min.
8As facas de corte serão materiais especiais adequados para cortar aço duro.
9Os sistemas hidráulicos, tais como cilindros hidráulicos, válvulas, devem ser robustos e mais duráveis.
Processo de layout:
Carrinho de carregamento de bobinas, Descarregador com rolos de imprensa, descascador de cabeças de bobinas, alimentador de pinça e 5 rolos Pre-nivelador, cisalhamento, ciclo de poço 1, guia lateral, cortador, enrolador de sucata, ciclo de poço 2,Exemplos de aparelhos de ensaio, rolos de cisalhamento e defletor, retroiler com separador de braço superior, carro de descarga de bobina
Parâmetros:
| Linha de corte (0,2-3,0) x 1550 80 mpm |
Parâmetros |
| Empilhadeiras de aço |
ID508mm, 610mm, OD2000mm, peso da bobina 30T |
| De peso superior a 200 g/m2 |
ID508mm, OD2000mm, peso da bobina 30T máximo |
| Largura da bobina-mãe |
500-1550 mm |
| Largura da bobina de bebê |
50 mm -1500 mm |
| Número de cortes |
1 mm x 30 fendas; 3 mm x 8 fendas |
| Motores principais |
Slitter 132KW + Recoiler 160KW |
| Canelas de corte |
ID250 x OD380 x 20 mm SLD, HRC60-61 |
| Mandril do recoiler |
Mandril de 508 mm |
| Opcional |
Máquinas de corte rápido, de descarga de torniquetes |
| Velocidade de corte |
0-80mpm ajustável |
| Configuração |
Siemens PLC, Parker DriveR, válvulas Rexroth |
| Precisão de corte |
Largura da fenda ±0,10 mm; camber ±0,1 mm/m; bur 5% da espessura; junta de recuo <0,5 mm |
Configuração:
| Parte |
Material, Processamento, Marca |
| eixo, eixo, rolos |
40Cr, HB250-275, HRC55-58 |
| Arco de corte |
42 Forja de CrMo, HB280-300, temperamento de superfície de média frequência HRC50-55, revestimento de cromo duro, polir de superfície |
| Quadro, bases |
Q235-A,Q345 Soldadura de chapas de aço, tratamento por recozimento |
| Corpo da caixa de velocidades |
Q345 Soldadura de chapas, tratamento térmico, jato de areia, pintura de primer |
| Acionamento de engrenagens: |
Aço de forja de 40Cr, HB240-255, dente endurecido, moído |
| Descolagens, segmentos de recollagens: |
45# Ferro fundido, temperamento, revestimento e polir de cromo duro |

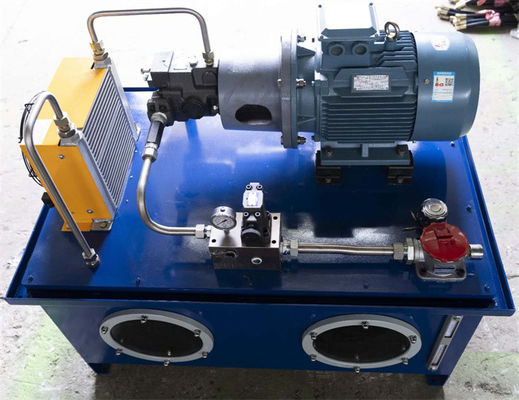

| Bomba hidráulica |
Bomba variável de pistão Yuken |
| PLC |
Siemens S200 |
| Rolamentos |
HRB, ZWZ, SKF |
| Partes pneumáticas |
Ataque aéreo, SMC |
