Máquina de corte de aço inoxidável 0.3-3 x 1250 de SUS304 SUS201

Máquina de corte de aço inoxidável 0.3-3 x 1250 de SUS304 SUS201
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
SUS 0,3-3 X 1250
Trading Properties
MOQ
1SET
Packing
filme embrulhado 3 x 40HC
period for dispatch
120-180days
payment method
T/T
Supply Capacity
10conjuntos por ano

Product Details

Destacar:

Máquina de corte SUS201 de aço inoxidável

,

Máquina de corte SUS304 de aço inoxidável

,

os ss bobinam a máquina de corte 3 x 1250

Prodcut Name: Máquina de corte de aço inoxidável
Sheet Coil Material: aço inoxidável 200, 300, 400 séries
Sheet Width: 300-1250mm
Sheet Thickness: 00,3 ∼ 3,0 mm
Slitting Speed: 120 m/min
Coil I.D: 508mm, 610mm
Coil O.D: 1800mm
Coil Weight: 20T
Number Of Slitting: 3mm 10 fendas
Slitting Precision: +-0,10mm
Applicable Industries: Energia e mineração, uso doméstico, hotéis, retalho, agricultura, obras de construção, lojas de vest
Key Selling Points: Alta precisão, alta produtividade, baixo custo e alta velocidade
After Sales Service: Apoio em linha, a instalação do campo
After Warranty Service: Suporte laboral video, apoio em linha, manutenção de campo
Product Brief
Máquina de corte de aço inoxidável de venda a quente (SUS304 SUS201 0,3-3 X 1250) A linha de corte da bobina de aço inoxidável de alta precisão deve ser muito forte e muito precisa.A resistência da chapa de aço inoxidável é maior, Resistência à tração ≤ 550Mpa Resistência à tração ≤ 780Mpa. A chapa ...
Product Description

Máquina de corte de aço inoxidável de venda a quente (SUS304 SUS201 0,3-3 X 1250)



A linha de corte da bobina de aço inoxidável de alta precisão deve ser muito forte e muito precisa.A resistência da chapa de aço inoxidável é maior, Resistência à tração ≤ 550Mpa Resistência à tração ≤ 780Mpa. A chapa de aço inoxidável é de aço de alta qualidade, a sua superfície é brilhante e lisa, deve ser bem protegida no processo de corte,Todos os rolos da transmissão serão revestidos com borracha PU.

SUS304 SUS201 0.3-3 X 1250 é máquina de corte de venda quente, atender à demanda do cliente no plano de material e orçamento que vem.





Características

1. Decoiler muito forte e rolos de abertura de bobina de imprensa e placa de escavação de pelagem, para manter a bobina de aço de forma estável no momento da tiração da fita de aço, e enviar a cabeça da fita para o equipamento de alimentação de pinça.

2.Slitter: os suportes, eixos e facas são maiores e mais resistentes do que o slitter normal.

3.Todos os rolos da transmissão são revestidos de borracha PU para evitar que a superfície da folha STS seja arranhada.

4O circuito do acumulador é mais longo e profundo o suficiente para garantir a acumulação da tira de aço.

5A unidade de tensão tem tanto feltro de rolos como de lã para fornecer tensão estável ajustável para recuo.

6.O recolor tem um separador de braço superior de tipo portal, de cima para baixo, com tiras de separação.

7A velocidade de corte é normalmente limitada a 80 m/min.

8As facas de corte serão de material especial SKD11, H13K, SLD, etc.

9Os sistemas hidráulicos, tais como cilindros hidráulicos, válvulas, devem ser robustos e mais duráveis.



Precisão de corte:

  • Tolerância de largura de fenda: ∼0,10 mm; largura de fenda < 300 mm, espessura < 1,2 mm, tolerância de largura de fenda ∼0,05 mm;
  • Camber de fenda: ¥0,5 mm/M para faixa de mais de 300 mm, ¥1,0 mm/M para faixa de < 300 mm. As faixas de borda a 100 mm da borda da bobina-mãe não estão na restrição.
  • Barras: ¥0,05 mm, ou seja, não mais de 5% de tiras de mais de 1 mm de espessura cortadas a velocidade estável em condições de facas afiadas e de espaços adequados.
  • Recoil escalonamento ± 0.5mm (a velocidade estável, mudança de velocidade não tão rápido
  • Turriforme de retrocesso: ± 2,0 mm (no diâmetro máximo da bobina)

Processo de layout:

Carrinho de carregamento de bobinas, Descarregador de mandíbula única com rolamento de imprensa, pelador de cabeça de bobina, alimentador de pinça e pre-nivelador de 5 rolos, cisalhamento, loop de poço 1, guia lateral, cortador, enrolador de sucata,Loop de poço 2, Tensificador e pré-separador, rolos de corte e defletor, reculador com separador de braço superior, carro de descarga de bobina, (viradeira)



Parâmetros:

Linha de corte 0,3 -3 X 1250 120mpm Parâmetros
Empilhadeiras de aço ID508mm, 610mm, OD1800mm, peso da bobina 20T
De peso superior a 200 g/m2 ID508mm, OD1800mm, peso da bobina 20T máximo
Largura da bobina-mãe 300-1250 mm
Largura da bobina de bebê 30 mm -600 mm
Número de cortes 1 mm x 30 fendas; 3 mm x 10 fendas
Motores principais Slitter 110 kW + Recoiler 132 kW
Canelas de corte ID220 x OD340 x 15 mm SKD11 HRC58-61
Mandril do recoiler Máquinas de secar
Opcional Máquinas de corte rápido, de descarga de torniquetes
Velocidade de corte 0-120 mpm ajustável
Configuração Siemens PLC, Parker Drive, válvulas Rexroth
Precisão de corte Largura da fenda ±0,10 mm; camber ±0,1 mm/m; bur 5% da espessura; junta de recuo <0,5 mm



Configuração:

Parte Material, Processamento, Marca
eixo, eixo, rolo 42CrMo, HB250-275
Arco de corte 42CrMoforjando, HB280-300, superfície MF HRC50-55, revestimento cromado duro, polir a superfície
Quadro, bases Q235-A,Q345 ((16Mn) Soldadura de chapas de aço, tratamento por recozimento
Corpo da caixa de velocidades Q345 Soldadura de chapas, tratamento térmico, jato de areia, pintura de primer
Acionamento de engrenagens: Aço de forja de 40Cr, HB240-255, dente endurecido, moído
Segmentos de descolagem e de recollagem: 55# Ferro fundido, temperamento, revestimento e polir de cromo duro
Bomba hidráulica Bomba variável de pistão Yuken
PLC Siemens S200
Rolamentos HRB, ZWZ, SKF
Partes pneumáticas Ataque aéreo, SMC

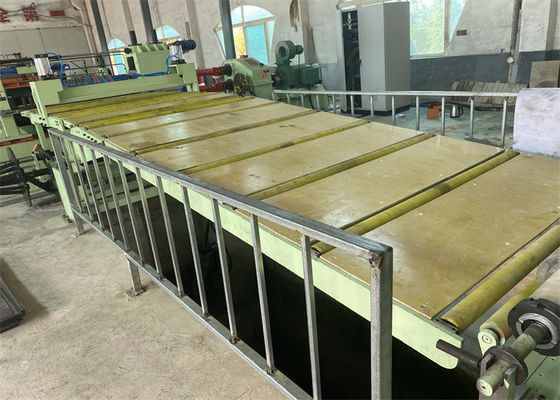

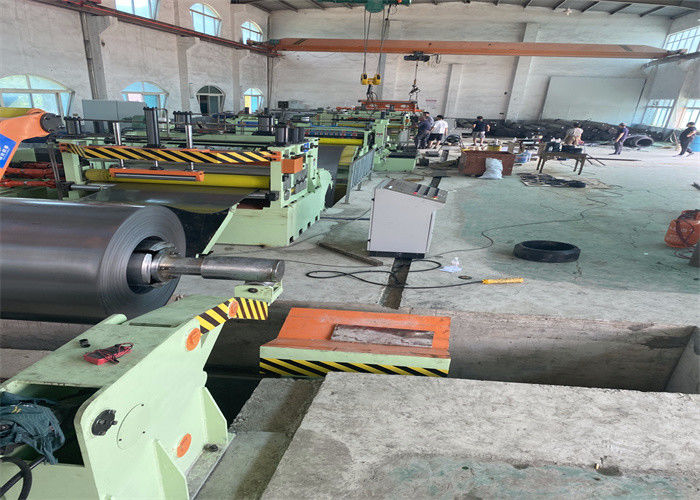

Máquina de corte de aço inoxidável 0.3-3 x 1250 de SUS304 SUS201

Máquina de corte de aço inoxidável 0.3-3 x 1250 de SUS304 SUS201Máquina de corte de aço inoxidável 0.3-3 x 1250 de SUS304 SUS201Máquina de corte de aço inoxidável 0.3-3 x 1250 de SUS304 SUS201Máquina de corte de aço inoxidável 0.3-3 x 1250 de SUS304 SUS201
