Linha de Recorte e Rebobinagem de Aço Bobina a Bobina com Cabeças de Corte Duplas para Chapa de Aço Carbono CR

A linha de recorte e rebobinagem de aço bobina a bobina é uma máquina usada para corte e rebobinagem de bobinas de aço, que pode cortar e rebobinar automaticamente bobinas de aço de diferentes larguras e espessuras.

Seu princípio de funcionamento é desenrolar a bobina de aço no carretel grande para o guincho de alimentação da máquina de corte, cortá-la pela faca de corte e dividi-la em tiras pelo cortador, e finalmente obter um carretel pequeno que atenda à largura e comprimento necessários, e então rebobiná-lo. Esta máquina integra múltiplas funções, como desenrolamento, corte, recorte e rebobinagem, permitindo operações eficientes e automatizadas, melhorando a eficiência da produção e a qualidade do produto.

Bobinas de aço carbono laminadas a quente HR são uma gama mais espessa de chapas de aço feitas em laminadores a quente. Bobinas de aço laminadas a frio são chapas mais finas feitas por laminação a frio, a faixa de espessura geralmente abaixo de 2 mm, o mínimo em torno de 0,2 mm, o processo de corte é de alta precisão e alta velocidade e, portanto, produtivo. Chapas galvanizadas e coloridas geralmente são baseadas em chapas de aço CR e cortadas na mesma máquina de corte.

Oferecemos várias opções de configuração para os clientes escolherem, o cliente informa seu plano de produção

• Dimensões da bobina mãe de entrada
• Especificação das bobinas filhas acabadas
• Produção anual
• Precisões de corte

então calculamos a velocidade de corte, precisão de corte e automação. Cada linha de corte é personalizada, portanto, a mais adequada para o cliente.

.

Composição e Parâmetros:

1) Selim de preparação da bobina, carga de 20T

2) Desbobinador de mandril único (mandril de 508 mm, com rolo de pressão de 7,5KW)

3) Dispositivo de endireitamento e pá da cabeça da bobina (hidráulico)

4) rolos de pinça duplos e nivelador de 5 rolos e cisalhamento da cabeça da bobina (AC de 30KW, rolos de 160 mm)

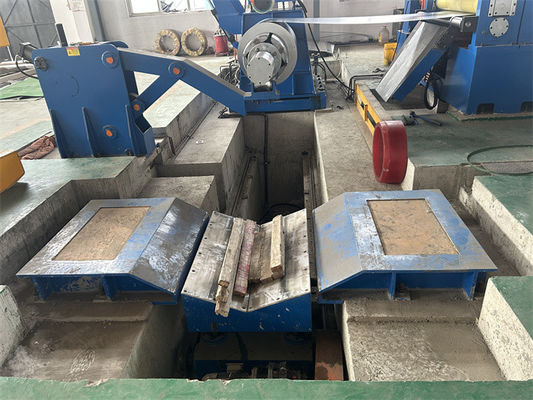

5) Acumulador de poço 1 (3m de comprimento, 3m de profundidade, 2,0m de largura)

6) Guia lateral antes do cortador (faixa ajustável de 300-1600mm)

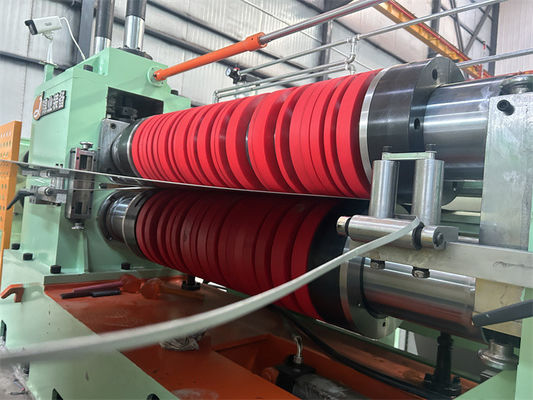

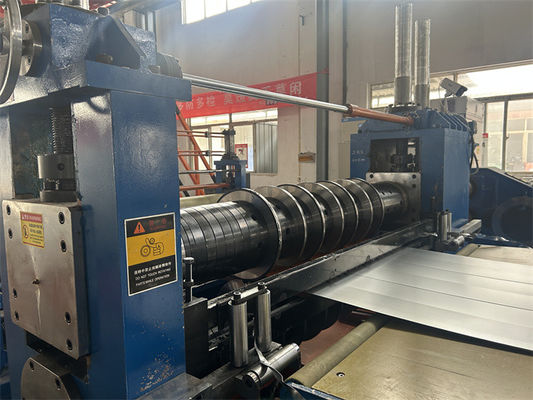

7) Cortador (troca rápida de cabeças duplas é opcional), eixo de 220 mm, DC de 110KW

8) Rebobinador de sucata de borda (localizado abaixo da mesa de transmissão) frequência variável de 4KW

9) Acumulador de poço 2 (3m de comprimento, 5m de profundidade, 1,6m de largura)

10) Pré-separador e Tensionador, Rolo defletor (tensão de feltro de lã)

11) Rebobinador com suporte de prensa separador mandril sem costura de 508 mm

12) Carro de descarga da bobina, carga de 20T

13) Sistema hidráulico, sistema pneumático (bomba de pistão variável de 7,5KW)

14) Sistema de controle elétrico

Processo de layout:

Selim de preparação da bobina, Carro de carregamento da bobina, Desbobinador de mandril único com rolo de pressão, Descascador da cabeça da bobina, Alimentador de pinça e Pré-nivelador de 5 rolos, Cisalhamento, Loop de poço 1, Guia lateral, Cortador, Enrolador de sucata, Loop de poço 2, Tensionador e Pré-separador, rolo defletor e cisalhamento posterior, rebobinador com separador de braço, carro de descarga da bobina, (plataforma giratória)
