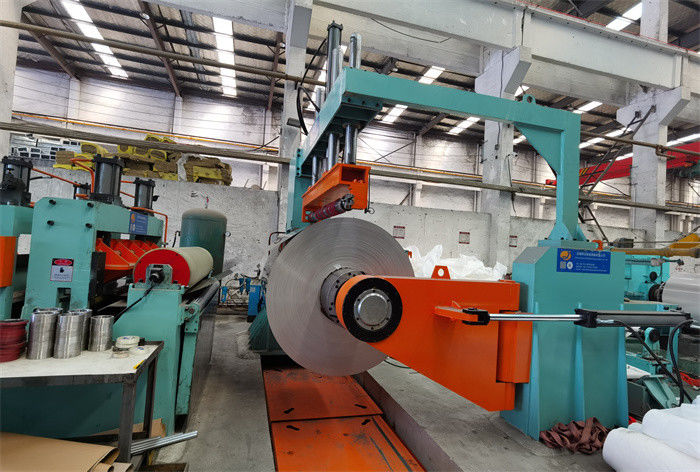

Linha de corte de metal de alta precisão para folha de liga de alumínio
A linha de máquina de corte de chapas é uma máquina automatizada usada para corte rápido e preciso de chapas metálicas.adequado para indústrias como aparelhos domésticos, decoração, fabricação de automóveis, fabricação de moldes, etc.
As suas características são:
Alto grau de automação: Esta máquina pode ser controlada automaticamente por um computador para cortar com precisão folhas de metal.A operação simples e o alto grau de automação podem efetivamente melhorar a eficiência e a precisão da produção.
Personalizável: diferentes linhas de produção têm produtos diferentes, de modo que o tamanho e a configuração da máquina de laminação também variam.Esta máquina pode ser personalizada de acordo com as necessidades do cliente para atender aos requisitos especiais de produção.
Velocidade de corte rápida: A máquina de laminação adota tecnologia de corte de alta velocidade e alta precisão, que é muito rápida e pode melhorar efetivamente a velocidade de produção.
Alta estabilidade: A máquina de rolamento adota tecnologia avançada, com uma estrutura compacta, operação estável, baixo ruído e pode atender às necessidades de produção contínua a longo prazo.
Como a máquina de laminação possui as características excelentes acima, é amplamente utilizada no corte de várias placas metálicas.
Características da chapa de alumínio:
- Tem boa plasticidade, fácil de processar
- Folha de alumínio é leve, sua densidade é de 2,7 g/cm3, cerca de um terço da folha de aço
- A resistência da chapa de alumínio pode ser melhorada por laminação a frio e recozimento.
- A chapa de alumínio tem uma superfície de proteção sólida de Al2O3, é anti-corrosiva.
- A chapa de alumínio é mais macia no corpo e suave na superfície, deve ser bem processada.
| Categoria |
pureza |
Grau |
utilização |
Propriedades |
| Série 1xxx |
Al 99% |
1050, 1060,1100 |
comum |
|
| 2xxx |
Cu (3-5%) |
2A16 ((LY16), 2A06 ((LY6) |
aviação |
|
| 3xxx |
Mn (1,0-1,5%) |
3003,3004,3005,3A02, 3A21 |
comum |
|
| 5xxx |
Mg ((3-5%) |
5052.5005.5083.6754. 5A05 |
Aviação |
baixa densidade,
alta resistência à tração,
Alto alongamento
|
| 7xxx |
Zn |
7075 |
Materiais de aviação |
Alta dureza e resistência sem tensão |
Composição e parâmetros:
| - Não, não. |
Composição |
Parâmetro |
| 1 |
Carrinho de alimentação |
8T |
| 2 |
Descolagens de mandril duplo |
Φ508 mm, carga de 8 T |
| 3 |
Alimentação por pinça e nivelador de cinco rolos |
Φ160 mm, 30 kW |
| 4 |
Cisa hidráulica |
3 x 1600 |
| 5 |
Loop de poço1 |
comprimento de 3000 mm |
| 6 |
Guia lateral e Pres Roller |
Largura 300-1600 mm |
| 7 |
máquina de corte |
Φ220 mm, 22 kW |
| 8 |
Enrolador de sucata de borda e caudas de tiras |
3 kW x 2 |
| 9 |
Acumuladores de poços |
comprimento de 3000 mm |
| 10 |
Pre-separador, tensor, rolo de equilíbrio |
Separação dupla, tensão de feltro de lã, tensão do cinto |
| 11 |
Recoiler (com discos de separação, empurrador) |
Φ508mm, 55KW, 10T |
| 12 |
Canais de descarga do carrinho |
8T |
| 13 |
Sistema hidráulico |
Válvulas Rexroth, bomba Yuken |
| 14 |
Sistema de controlo eléctrico |
Parker DC drive, Siemens PLC e ecrã táctil |
Parâmetros gerais:
1)Material: ((AA3105,1100,8011) bobinas de alumínio
2) Espessura da bobina:00,3 ∼ 3,0 mm
largura da bobina: 300 ∼ 1600 mm
3)Diâmetro interno da bobina: Φ508 mm
4)Diâmetro exterior da bobina: Φ1800 mm
5)Peso da bobina: 8000 kg, no máximo
6) Largura dos produtos acabados:20-500 mm
7)Largura mínima de corte: largura normal de fenda superior a 30 mm.
8)Velocidade de corte: Máximo 120 m/min
9)Número de tiras:max10 tiras de espessura de 3 mm,
com um comprimento máximo de 30 tiras de 0,3 mm a 1,0 mm,
com uma espessura máxima de 20 tiras no resto da espessura,
10) Área ocupada:8mX25m
11) motor de corte: 22 kW AC,
motor de descolagem: 11 kW AC
motor de nivelamento: 15 kW AC
Motor de recirculação: 55 kW
